سیستم تهویه مطبوع داکت اسپلیت: راهکار مدرن برای آسایش و بهره‌وری انرژی

نویسنده: فرهاد رسولی – شرکت دانا تهویه

مقدمه

در دنیای امروز، فراهم کردن شرایط محیطی مناسب در ساختمان‌ها، یکی از اولویت‌های مهم مهندسی و طراحی به شمار می‌آید. سیستم‌های تهویه مطبوع به عنوان یکی از اصلی‌ترین عوامل ایجاد آسایش حرارتی و کنترل کیفیت هوا در ساختمان‌های مسکونی و تجاری نقش بسزایی دارند. یکی از این سیستم‌های پیشرفته که توجه زیادی به خود جلب کرده، داکت اسپلیت است. این سیستم‌ها به دلیل عملکرد چندمنظوره، کنترل‌پذیری و راندمان بالا، به عنوان یکی از گزینه‌های محبوب در صنعت تهویه مطبوع شناخته می‌شوند. در این مقاله، به بررسی ساختار، مزایا و چالش‌های سیستم داکت اسپلیت و تکنولوژی‌های نوین در این حوزه می‌پردازیم.

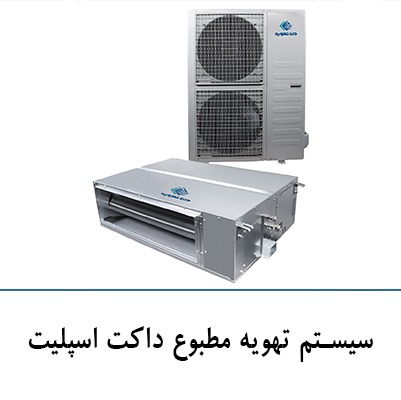

ساختار و عملکرد سیستم داکت اسپلیت

داکت اسپلیت از دو بخش اصلی تشکیل شده است:

• یونیت داخلی (Indoor Unit): این بخش معمولاً در سقف کاذب یا در بخش‌هایی از ساختمان که از دید پنهان است، نصب می‌شود. یونیت داخلی هوا را از محیط دریافت می‌کند و پس از تنظیم دما (سرمایش یا گرمایش)، آن را از طریق کانال‌ها به اتاق‌ها و فضاهای مختلف هدایت می‌کند.

• یونیت خارجی (Outdoor Unit): این یونیت در فضای بیرونی ساختمان (روی بام، تراس یا حیاط) نصب می‌شود و شامل کمپرسور و کندانسور است. کمپرسور، هسته اصلی سیستم داکت اسپلیت است و با فشرده‌سازی مبرد، آن را برای انجام فرآیند سرمایش یا گرمایش آماده می‌کند. مبرد پس از خنک یا گرم شدن در کندانسور، به یونیت داخلی فرستاده می‌شود تا هوا را در داخل ساختمان تنظیم کند.

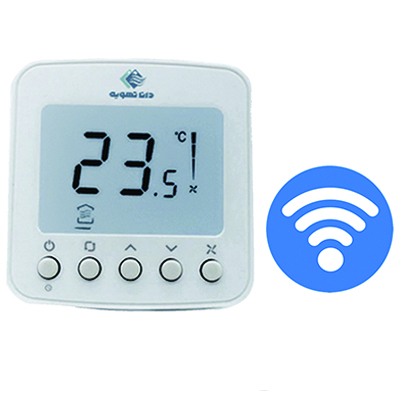

• سیستم کنترل: سیستم‌های داکت اسپلیت معمولاً به ترموستات‌های پیشرفته مجهز هستند. این سیستم‌های کنترلی امکان تنظیم دما، سرعت فن و زمان‌بندی عملکرد دستگاه را به کاربران می‌دهند. برخی از مدل‌ها همچنین از قابلیت کنترل از راه دور از طریق اپلیکیشن‌های موبایل یا سیستم‌های هوشمند پشتیبانی می‌کنند.

• سیستم گرمایشی:

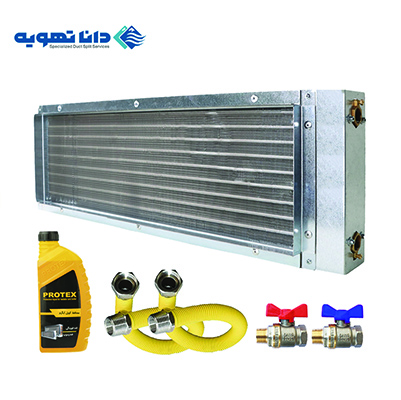

کوئل آبگرم در سیستم‌های تهویه مطبوع داکت اسپلیت برای تامین گرمایش در فصل‌های سرد سال استفاده می‌شود. این کویل به جای استفاده از کمپرسور برای تولید گرما، از آب گرم تولید شده توسط پکیج یا بویلر استفاده می‌کند. در ادامه به جزئیات عملکرد و ویژگی‌های آن پرداخته می‌شود:

۱. ساختار کوئل آبگرم:

کویل آبگرم داکت اسپلیت از لوله مسی و فین آلمینیومی و اتصالات مربوطه تشکیل شده است. آب گرم از پکیج یا بویلر وارد این لوله می‌شود و حرارت خود را به هوا منتقل می‌کند. فین های آلمینیومی به منظور افزایش سطح انتقال حرارت و بهبود کارایی کوئل استفاده می‌شوند و در ایران استفاده از کوئل آبگرم به دلیل ارزان بودن گاز توجیه اقتصادی دارد.

۲. نحوه عملکرد:

• آب گرم توسط پکیج یا بویلر تولید و به داخل کوئل ارسال می‌شود. فن یونیت داخلی داکت اسپلیت، هوای سرد محیط را از روی کوئل عبور می‌دهد. هنگام عبور هوا از روی کوئل، گرمای آب به هوا منتقل شده و هوای گرم وارد محیط می‌شود و آب پس از از دست دادن گرما به سیستم گرمایش مرکزی بازمی‌گردد تا دوباره گرم شود.

۳. نصب و مکان‌یابی:

کویل آبگرم معمولاً در مسیر خروجی هوای یونیت داخلی داکت اسپلیت نصب می‌شود. این کوئل به دو لوله ورودی و خروجی متصل است:

• لوله ورودی: آب گرم از پکیج یا بویلر به کوئل وارد می‌شود.

• لوله خروجی: آب پس از تبادل حرارت از کوئل خارج و به سیستم گرمایش مرکزی بازمی‌گردد.

۴. مزایای کوئل آبگرم:

مصرف بهینه انرژی: به دلیل استفاده از آب گرم، کوئل‌های هیدرونیک انرژی کمتری نسبت به هیترهای الکتریکی مصرف می‌کنند.

• گرمایش یکنواخت: هوای گرم تولید شده توسط کوئل آبگرم به صورت یکنواخت در فضای داخلی توزیع می‌شود.

• کاهش هزینه‌های گرمایش: در مقایسه با سیستم‌های گرمایش برقی، هزینه کمتری برای گرمایش فضا ایجاد می‌کند.

• سازگاری با پکیج‌های دیواری و بویلرها: این کوئل‌ها به راحتی با سیستم‌های گرمایش مرکزی سازگار هستند و نیازی به تغییرات عمده در سیستم گرمایش ساختمان نیست.

۵. کنترل دما:

برای کنترل دمای هوای ورودی به فضا از طریق کوئل، معمولاً از یک ترموستات استفاده می‌شود که دمای محیط را اندازه‌گیری کرده و عملکرد پکیج یا بویلر و داکت اسپلیت را تنظیم می‌کند.

۶. کاربردها:

این سیستم برای فضاهای مختلف از جمله منازل، دفاتر و فروشگاه‌ها مناسب است. داکت اسپلیت‌ها با کوئل آبگرم می‌توانند در زمستان گرمایش و در تابستان سرمایش را به بهترین شکل ارائه دهند.

۷. معایب کوئل آبگرم:

• نیاز به پکیج یا بویلر: برای بهره‌گیری از کوئل آبگرم، نیاز به یک سیستم تولید آب گرم (مانند پکیج یا بویلر) است.

• نگهداری و تعمیرات: سیستم‌های مبتنی بر آب گرم نیازمند مراقبت و نگهداری منظم هستند تا از عملکرد بهینه آنها اطمینان حاصل شود.

در کل، کوئل آبگرم داکت اسپلیت یک گزینه کارآمد برای گرمایش محیط با صرفه‌جویی در انرژی است که به خوبی با سیستم‌های سرمایشی داکت اسپلیت هماهنگ می‌شود.

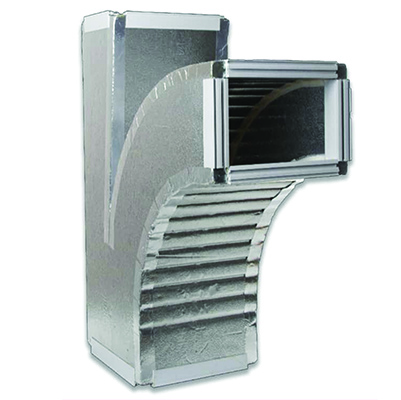

• داکت‌ (Ducting): در سیستم‌های داکت اسپلیت، کانال‌کشی به منظور توزیع هوای مطبوع به تمامی بخش‌های ساختمان انجام می‌شود. این داکت‌ها معمولاً از مواد پلی اورتان با روکش آلومینیومی یا فلکسیبل ساخته می‌شوند تا سبک و قابل انعطاف باشند. این کانال‌ها در سقف کاذب یا دیوارها پنهان می‌شوند و هوا را به بخش‌های مختلف ساختمان هدایت می‌کنند. دریچه‌های خروجی هوا که در دیوارها یا سقف نصب می‌شوند، جریان هوای مطبوع را وارد اتاق‌ها می‌کنند.

مزایای سیستم داکت اسپلیت

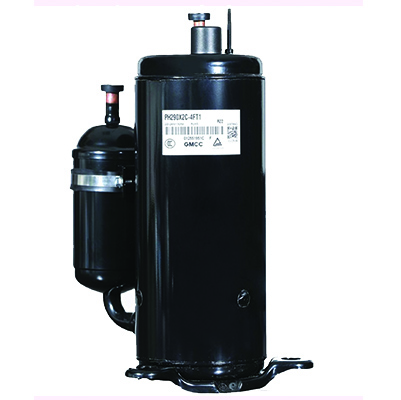

• صرفه‌جویی در مصرف انرژی: کمپرسورهای اینورتر استفاده‌شده یا کمپرسورهای سافت استارتر در داکت اسپلیت، با تنظیم دقیق سرعت کمپرسور، موجب بهینه‌سازی مصرف انرژی می‌شوند. برخلاف سیستم‌های سنتی که کمپرسور با سرعت ثابت کار می‌کند، کمپرسورهای اینورتر با تغییر سرعت متناسب با نیاز دمایی محیط، مصرف انرژی را به‌طور قابل توجهی کاهش می‌دهند. این باعث می‌شود که در دوره‌های نیاز کم (مثلاً دمای هوا در حد معتدل)، کمپرسور با سرعت کمتر کار کند و در نتیجه انرژی کمتری مصرف شود.

• پوشش چندین فضا به صورت همزمان: یکی از مزایای بزرگ داکت اسپلیت‌ها نسبت به کولرهای گازی اسپلیت معمولی، توانایی آن‌ها در خنک یا گرم کردن چندین اتاق به صورت همزمان است. در حالی که در کولرهای گازی اسپلیت برای هر اتاق نیاز به یک یونیت داخلی مجزا است، داکت اسپلیت تنها با استفاده از یک یونیت داخلی می‌تواند هوای مطبوع را از طریق کانال‌های هوایی به چندین فضا هدایت کند. این امر هم از نظر هزینه نصب و هم از نظر مصرف انرژی مقرون به صرفه است.

• زیبایی‌شناسی و کاهش تجهیزات قابل مشاهده: برخلاف کولرهای اسپلیت که به‌طور معمول یونیت‌های داخلی بزرگی دارند که بر روی دیوارها نصب می‌شوند، سیستم داکت اسپلیت تمام تجهیزات خود را در سقف کاذب یا فضای مخفی نصب می‌کند. تنها دریچه‌های کوچک توزیع هوا در دید قرار دارند که به زیبایی دکوراسیون داخلی کمک می‌کنند. این ویژگی باعث می‌شود که سیستم داکت اسپلیت انتخاب مناسبی برای فضاهای لوکس و طراحی‌های مدرن باشد.

• کاهش سر و صدا: یونیت خارجی داکت اسپلیت که منبع اصلی تولید سر و صدا است، خارج از ساختمان نصب می‌شود و به این ترتیب، صدای تولیدشده در داخل ساختمان به حداقل می‌رسد. همچنین، یونیت داخلی در داکت اسپلیت‌ها از فناوری‌های کاهش نویز بهره‌مند است و به همین دلیل صدای فن داخلی نیز نسبت به کولرهای اسپلیت معمولی بسیار کمتر است.

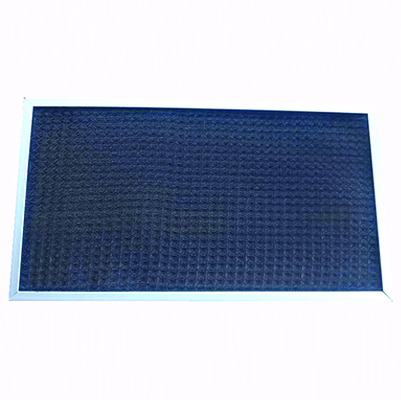

• فیلترهای تصفیه هوا: یکی دیگر از مزایای داکت اسپلیت‌ها، امکان نصب فیلترهای هوای پیشرفته است. این فیلترها ذرات معلق مانند گرد و غبار، باکتری‌ها و ویروس‌ها را از هوا حذف می‌کنند و به بهبود کیفیت هوای داخلی کمک می‌کنند. به ویژه در محیط‌هایی که افراد دچار حساسیت‌های تنفسی هستند، این فیلترها نقش مهمی در افزایش سلامت و آسایش افراد ایفا می‌کنند.

مقایسه داکت اسپلیت با سایر سیستم‌های تهویه مطبوع

۱. کولرهای گازی اسپلیت:

• مزیت داکت اسپلیت: کولرهای گازی اسپلیت به ازای هر اتاق نیاز به یک یونیت داخلی دارند، که می‌تواند هزینه نصب و نگهداری را افزایش دهد. در مقابل، داکت اسپلیت با استفاده از یک یونیت مرکزی، چندین اتاق را تهویه می‌کند و باعث صرفه‌جویی در هزینه‌ها می‌شود.

• چالش داکت اسپلیت: در سیستم‌های کولر اسپلیت، کاربران می‌توانند دمای هر اتاق را به‌طور جداگانه کنترل کنند. در حالی که در داکت اسپلیت، اگر سیستم زون‌بندی نداشته باشد، تمام اتاق‌ها باید با یک تنظیم دما تهویه شوند و فقط کاربر می‌تواند از طریق باز و بستن دمپر ورود هوا را کنترل نماید

۲. چیلرها و فن‌کویل‌ها:

• مزیت داکت اسپلیت: داکت اسپلیت در مقایسه با سیستم‌های چیلر و فن‌کویل، نصب و راه‌اندازی سریع‌تری دارد. همچنین، هزینه‌های عملیاتی داکت اسپلیت برای ساختمان‌های کوچک و متوسط کمتر است.

• چالش داکت اسپلیت: سیستم‌های چیلر و فن‌کویل برای ساختمان‌های بزرگ‌تر با نیازهای تهویه گسترده‌تر، انتخاب بهتری هستند. آنها می‌توانند با ظرفیت‌های بالاتر و به‌طور مجزا برای هر اتاق کار کنند، در حالی که داکت اسپلیت در فضاهای بسیار بزرگ ممکن است کارایی کمتری داشته باشد.

چالش‌ها و معایب سیستم داکت اسپلیت

• هزینه نصب اولیه: داکت اسپلیت به دلیل نیاز به کانال‌کشی و نصب یونیت‌های پنهان، هزینه نصب اولیه بالاتری نسبت به سیستم‌های اسپلیت معمولی دارد. همچنین، اگر ساختمان سقف کاذب یا فضای کافی برای کانال‌کشی نداشته باشد، نیاز به ایجاد تغییرات ساختاری در ساختمان است که می‌تواند هزینه‌ها را افزایش دهد.

• فضای مورد نیاز برای کانال‌کشی: یکی از محدودیت‌های اصلی داکت اسپلیت، نیاز به فضای کافی در سقف کاذب برای نصب کانال‌ها است. در ساختمان‌هایی که ارتفاع سقف کم است یا سقف کاذب ندارد، نصب این سیستم چالش‌برانگیز خواهد بود. این مشکل به‌ویژه در ساختمان‌های قدیمی که با این نوع فناوری‌ها طراحی نشده‌اند، بیشتر احساس می‌شود.

• کنترل دما در سیستم‌های زون‌بندی نشده: اگرچه برخی از مدل دریچه های کنترلی و دمپر دار داکت اسپلیت امکان زون‌بندی و کنترل دما به‌طور مستقل برای هر اتاق را فراهم می‌کنند، اما در دریچه های معمولی این قابلیت وجود ندارد. این بدان معنی است که تمامی اتاق‌ها باید با یک دمای واحد تهویه شوند که می‌تواند منجر به عدم راحتی در برخی فضاها شود.

تکنولوژی‌های نوین در داکت اسپلیت

پیشرفت‌های تکنولوژیکی، کارایی و عملکرد سیستم‌های داکت اسپلیت را بهبود بخشیده‌اند. این نوآوری‌ها شامل موارد زیر است:

• کمپرسورهای اینورتر (Inverter Compressors): کمپرسورهای اینورتر یکی از مهم‌ترین پیشرفت‌های فناوری در داکت اسپلیت‌ها هستند. این کمپرسورها برخلاف کمپرسورهای سنتی که با سرعت ثابت کار می‌کنند، توانایی تنظیم سرعت را بر اساس نیازهای دمایی محیط دارند. این فناوری به‌ویژه در شرایطی که تقاضا برای تهویه مطبوع کمتر است (مثلاً شب‌ها یا روزهای معتدل)، می‌تواند مصرف انرژی را به میزان قابل توجهی کاهش دهد. کمپرسور اینورتر با کاهش تعداد دفعات روشن و خاموش شدن دستگاه، همچنین باعث افزایش طول عمر سیستم و کاهش هزینه‌های تعمیر و نگهداری می‌شود ولی متاسفانه به دلیل تحریم ها و کمبود قطعات و هزینه‌های زیاد تعمیرات توصیه نمی شود از این کمپرسورها استفاده شود .

• سیستم‌های هوشمند و اتصال به اینترنت: در سال‌های اخیر، سیستم‌های داکت اسپلیت با تکنولوژی‌های هوشمند مجهز شده‌اند. این سیستم‌ها به کاربران امکان می‌دهند که از راه دور و با استفاده از اپلیکیشن‌های موبایل، دمای محیط را کنترل کنند. این ویژگی به کاربران اجازه می‌دهد که قبل از ورود به خانه، سیستم را روشن کرده و دما را تنظیم کنند، یا در صورت ترک خانه و فراموشی خاموش کردن سیستم، از راه دور آن را خاموش کنند. همچنین، این سیستم‌ها به کاربران کمک می‌کنند تا بهینه‌سازی مصرف انرژی را به‌صورت خودکار و هوشمند انجام دهند.

• سیستم‌های زون‌بندی پیشرفته (Advanced Zoning Systems): یکی از مشکلات سنتی داکت اسپلیت‌ها عدم امکان کنترل مستقل دما در اتاق‌های مختلف بود. اما با معرفی سیستم‌های زون‌بندی پیشرفته، این مشکل برطرف شده است. این سیستم‌ها به هر اتاق یا فضای خاص اجازه می‌دهند تا به‌طور مستقل تهویه شود. به این ترتیب، کاربر می‌تواند دمای هر بخش از ساختمان را متناسب با نیازهای خاص تنظیم کند و از انرژی به صورت بهینه استفاده کند. این سیستم‌ها از دمپرهای الکترونیکی و سنسورهای هوشمند برای کنترل جریان هوا در هر زون استفاده می‌کنند.

• فیلترهای تصفیه هوای پیشرفته: بسیاری از مدل‌های جدید داکت اسپلیت به فیلترهای چندمرحله‌ای مجهز شده‌اند که توانایی حذف ذرات بسیار ریز معلق در هوا، ویروس‌ها و آلاینده‌های مضر را دارند. برخی از این فیلترها حتی قابلیت از بین بردن بوهای نامطبوع یا گازهای آلوده‌کننده را نیز دارند. این موضوع به‌ویژه در محیط‌های شهری که کیفیت هوای خارجی پایین است یا برای افرادی که از آلرژی و مشکلات تنفسی رنج می‌برند، بسیار اهمیت دارد.

نگهداری و تعمیرات داکت اسپلیت

سیستم‌های داکت اسپلیت، مانند هر دستگاه تهویه مطبوع دیگر، نیاز به نگهداری منظم دارند تا به‌طور بهینه کار کنند و عمر مفید طولانی‌تری داشته باشند. برخی از نکات مهم برای نگهداری این سیستم‌ها عبارت‌اند از:

• نظافت و تعویض فیلترها: فیلترهای هوای سیستم باید به‌طور منظم بررسی و تمیز یا تعویض شوند. فیلترهای کثیف باعث کاهش جریان هوا، افزایش مصرف انرژی و کاهش کارایی سیستم می‌شوند. بسته به نوع فیلتر و میزان استفاده، تعویض فیلترها باید به‌صورت ماهانه یا فصلی انجام شود.

• بازرسی و تمیز کردن کویل‌ها: کویل‌های کندانسور و تبخیرکننده نقش کلیدی در فرآیند سرمایش و گرمایش ایفا می‌کنند. تجمع گرد و غبار و کثیفی روی این کویل‌ها می‌تواند راندمان سیستم را به‌شدت کاهش دهد. بنابراین، باید حداقل سالی یک بار توسط یک تکنسین مجرب تمیز شوند.

• بررسی عملکرد کمپرسور: کمپرسور به‌عنوان قلب سیستم داکت اسپلیت، باید به‌صورت منظم مورد بررسی قرار گیرد تا از عملکرد صحیح آن اطمینان حاصل شود. در صورتی که کمپرسور به‌درستی کار نکند، سیستم نمی‌تواند دمای محیط را به‌طور مؤثر کنترل کند و مصرف انرژی افزایش می‌یابد.

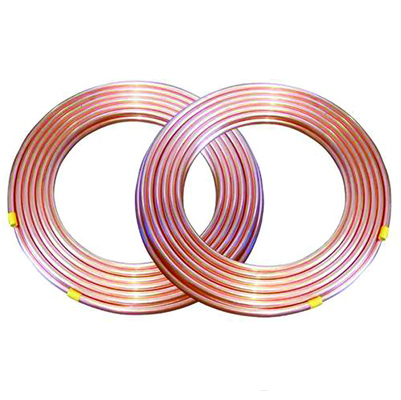

نشت‌یابی و بررسی لوله‌های مبرد: نشت مبرد در سیستم‌های تهویه مطبوع می‌تواند عملکرد سیستم را مختل کند و باعث کاهش سرمایش یا گرمایش شود. همچنین، نشت مبرد به محیط زیست آسیب می‌رساند. بنابراین، لوله‌های مسی مبرد باید به‌طور منظم از نظر نشتی بررسی شوند.

• تنظیم ترموستات: بررسی و تنظیم ترموستات برای اطمینان از دقت در خواندن دما و تنظیمات، به حفظ بهره‌وری سیستم کمک می‌کند. در سیستم‌های پیشرفته، به‌روزرسانی نرم‌افزاری ترموستات‌های هوشمند نیز ممکن است نیاز باشد.

نتیجه‌گیری

سیستم داکت اسپلیت، به‌عنوان یک راهکار مدرن و کارآمد در زمینه تهویه مطبوع، توانسته است جایگاه ویژه‌ای در بازار به دست آورد. این سیستم‌ها با ترکیب فناوری‌های پیشرفته مانند کمپرسورهای اینورتر، فیلترهای تصفیه هوا، و سیستم‌های هوشمند، نیازهای مختلف مشتریان را در ساختمان‌های مسکونی، تجاری و اداری برطرف می‌کنند. مهم‌ترین مزیت این سیستم‌ها، توانایی آن‌ها در تهویه چندین اتاق به‌صورت همزمان با مصرف انرژی بهینه است. همچنین، با توجه به پیشرفت‌های مداوم در زمینه تکنولوژی تهویه مطبوع، انتظار می‌رود که داکت اسپلیت‌ها در آینده نیز با کارایی و قابلیت‌های بیشتری به بازار عرضه شوند.

از سوی دیگر، نصب و نگهداری صحیح این سیستم‌ها بسیار حیاتی است و می‌تواند به‌طور مستقیم بر بهره‌وری و طول عمر آن‌ها تأثیر بگذارد. در نتیجه، همکاری با تکنسین‌های مجرب و اجرای نگهداری منظم از اهمیت ویژه‌ای برخوردار است.

در نهایت، با در نظر گرفتن تمامی مزایا، معایب و نکات نگهداری، سیستم داکت اسپلیت به‌عنوان یک راهکار مدرن و پیشرفته، می‌تواند انتخاب مناسبی برای تهویه مطبوع در محیط‌های مختلف باشد. این سیستم‌ها با قابلیت بهینه‌سازی مصرف انرژی و ارتقای کیفیت هوای داخلی، آسایش و سلامت کاربران را تضمین می‌کنند و در عین حال از نظر اقتصادی نیز مقرون به صرفه هستند.
